Sostituzione Finale TX Ericsson T28s
a cura di Francesco Ponticelli
Ecco quanto riportato dal nostro lettore, DigitalH (email: digital.h@libero.it )

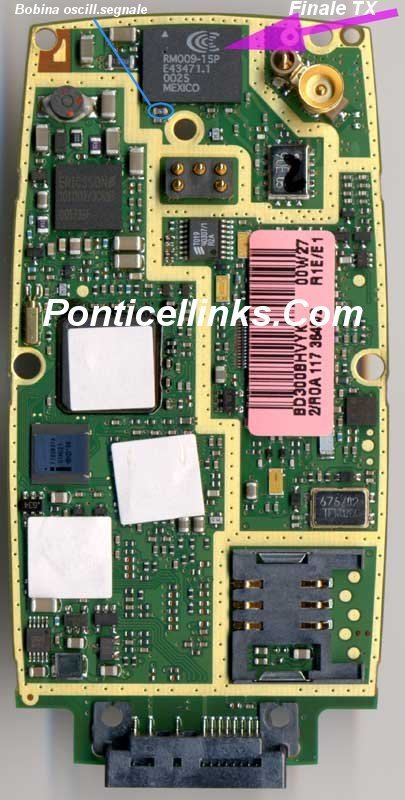

Parto subito col dire che tutto quello che succede Ŕ causato da un integrato ibrido (vedi freccia su foto allegata sotto) che si brucia e, andando in cortocircuito, impedisce al cellulare di riaccendersi, causandone la morte. Il chip Ŕ denominato "PA module RM009".
Il problema pi¨ grande da risolvere sta nel fatto che le saldature che lo assiemano alla motherboard del telefono non sono sul perimetro dello stesso, ma sotto, tra la motherboard e il chip stesso, impossibile quindi dissaldarlo con un comune saldatore a punta fine, sembra ci voglia una saldatrice ad infrarossi, il che complica il tutto.

Ma vediamo come procedere, senza saldatrice ad infrarossi.
Non ho fatto altro che sfilare la punta a cappuccio del mio comunissimo saldatore a stagno e costruirne una speciale a forma di parallelepipedo avente le stesse dimensioni del chip e lunga circa 50 mm, forata con lo stesso diametro interno della vecchia punta in modo da poterla infilare sul saldatore.
In pratica ho ottenuto una superficie di contatto uguale a quella del chip (per la veritÓ pi¨ piccola di 0,2 mm in entrambe le direzioni) che, scaldandosi, fonde le saldature e stacca il chip dalla motherboard senza conseguenze!
Il chip resiste a temperature abbastanza elevate, quindi si ha un buon margine di sicurezza.
Poi ho saldato il chip nuovo e... il telefono si Ŕ acceso!!!
Il chip si trova in centri di ricambi specializzati a circa ú 60.000 + IVA.

Aggiunte nostre..

Se il cellulare ha problemi di oscillazione di segnale, pur dopo aver sostituito il finale, occorre sostituire la bobina indicata nella foto sotto, quella cerchiata in blu: nella maggioranza dei casi il problema si risolve.



Per dissaldare il finale, molti dei nostri centri assistenza "amici" preferiscono usare la soffiante ad aria calda, o la saldatrice ad infrarossi.



PS: I prezzi del finale variano molto. Il costo medio richiesto Ŕ di 80/90.000lire IVA inclusa.

Clicca sull'immagine per ingrandire


DISCLAIMER - LEGGERE CON ATTENZIONE

Consigliamo vivamente a chiunque non fosse esperto del settore e di micro elettronica, di astenersi da simili operazioni, per non peggiorare la situazione e danneggiare irrimediabilmente il telefono. In tale ultimo caso, rivolgetevi a personale competente.

Non assumiamo alcuna responsabilitÓ per i danni arrecati al vostro telefono nel compimento di simili operazioni.

Ogni danno Ŕ a VOSTRO RISCHIO.
